Что такое бетонолитное оборудование и из чего состоит его комплект
Бетонолитное оборудование — это набор узлов и аксессуаров для подачи бетонной смеси в труднодоступные зоны и на большую глубину, в том числе ниже уровня воды или бурового раствора. Его задача — обеспечить непрерывный управляемый поток без разжижения и расслоения, чтобы конструкция набирала проектную прочность и не образовывались холодные швы. Благодаря трубе треми смесь подают снизу вверх непосредственно в зону укладки, исключая контакт с водой и падение с высоты. Комплект подбирают под смесь, глубину и доступную технику, чтобы сохранить однородность слоя и стабильный темп работ даже в обводнённых грунтах и стеснённых условиях.
Где это используется
Бетонолитное оборудование применяют там, где бетон нужно уложить глубоко, в стеснённых условиях или при контакте с водой/буровым раствором. Ниже — ключевые сценарии и зачем именно здесь нужна труба треми.
1. Буронабивные сваи и ростверки
- Укладка снизу вверх через треми исключает разжижение смеси грунтовыми водами и сохраняет проектный диаметр ствола.
- В важны непрерывность подачи и отсутствие «холодных швов», иначе падает несущая способность сваи.
- Типичная схема: сборка секций по глубине скважины, старт через поршень, контроль уровня бетона по реперам.
2. Подземные части зданий, фундаментные плиты «в котловане»
- Глубокие котлованы, стены-ограждения и ограниченная высота — классическая зона для треми.
- Оборудование позволяет подавать смесь точно в зону, минуя препятствия (арматурные клетки, раскосы, закладные).
- Стабильный поток снижает риск локальных пустот и расслоения на больших площадях заливки.
3. Опоры мостов, устои и ростверки в воде
- При наличии воды свободный сброс вести нельзя: смесь расслаивается. Треми даёт изоляцию потока и набор прочности по проекту.
- На течении и при переменном уровне воды труба удерживается погружённой, поддерживается стабильный темп подачи.
4. Шпунтовые и буросекущие стены (стены в грунте)
- В узких и глубоких пазухах (секциях «стены в грунте») требуется подача без подсоса суспензии.
- Использование треми поддерживает однородность ядра и сцепление с арматурным каркасом по всей высоте.
5. Колодцы, шахты, тоннели, подземные камеры
- Ограниченный доступ сверху и длинный путь смеси — причины для применения бетонолитной трубы.
- Точечная подача в «карманы» и по периметру исключает каверны и облегчает виброуплотнение (или позволяет обойтись без него).
6. Реконструкция и усиление
- Заполнение гильз, инъекционных камер и технологических ниш, где нет прямого доступа лотком/рукавом.
- Треми служит для дозированной подачи снизу вверх без излишней вибрации существующих конструкций.
7. Участки с высоким уровнем грунтовых вод и подводное бетонирование
- В обводнённых котлованах и в «мокрых» скважинах труба предотвращает контакт смеси с водой.
- Под водой метод треми — основной способ получить монолит без размыва цементного теста.
8. Масштабные монолитные работы с препятствиями
- Плотные арматурные каркасы, закладные, кабели/трубопроводы — всё, что мешает равномерной подаче с поверхности.
- Треми позволяет «подать вглубь» сразу в нужную точку и нарастить слой без потерь качества.
Как это работает
- Глубокие котлованы, стены-ограждения и ограниченная высота — классическая зона для треми.
- Оборудование позволяет подавать смесь точно в зону, минуя препятствия (арматурные клетки, раскосы, закладные).
- Стабильный поток снижает риск локальных пустот и расслоения на больших площадях заливки.
3. Опоры мостов, устои и ростверки в воде
- При наличии воды свободный сброс вести нельзя: смесь расслаивается. Треми даёт изоляцию потока и набор прочности по проекту.
- На течении и при переменном уровне воды труба удерживается погружённой, поддерживается стабильный темп подачи.
4. Шпунтовые и буросекущие стены (стены в грунте)
- В узких и глубоких пазухах (секциях «стены в грунте») требуется подача без подсоса суспензии.
- Использование треми поддерживает однородность ядра и сцепление с арматурным каркасом по всей высоте.
5. Колодцы, шахты, тоннели, подземные камеры
- Ограниченный доступ сверху и длинный путь смеси — причины для применения бетонолитной трубы.
- Точечная подача в «карманы» и по периметру исключает каверны и облегчает виброуплотнение (или позволяет обойтись без него).
6. Реконструкция и усиление
- Заполнение гильз, инъекционных камер и технологических ниш, где нет прямого доступа лотком/рукавом.
- Треми служит для дозированной подачи снизу вверх без излишней вибрации существующих конструкций.
7. Участки с высоким уровнем грунтовых вод и подводное бетонирование
- В обводнённых котлованах и в «мокрых» скважинах труба предотвращает контакт смеси с водой.
- Под водой метод треми — основной способ получить монолит без размыва цементного теста.
8. Масштабные монолитные работы с препятствиями
- Плотные арматурные каркасы, закладные, кабели/трубопроводы — всё, что мешает равномерной подаче с поверхности.
- Треми позволяет «подать вглубь» сразу в нужную точку и нарастить слой без потерь качества.
Как это работает
- В узких и глубоких пазухах (секциях «стены в грунте») требуется подача без подсоса суспензии.
- Использование треми поддерживает однородность ядра и сцепление с арматурным каркасом по всей высоте.
5. Колодцы, шахты, тоннели, подземные камеры
- Ограниченный доступ сверху и длинный путь смеси — причины для применения бетонолитной трубы.
- Точечная подача в «карманы» и по периметру исключает каверны и облегчает виброуплотнение (или позволяет обойтись без него).
6. Реконструкция и усиление
- Заполнение гильз, инъекционных камер и технологических ниш, где нет прямого доступа лотком/рукавом.
- Треми служит для дозированной подачи снизу вверх без излишней вибрации существующих конструкций.
7. Участки с высоким уровнем грунтовых вод и подводное бетонирование
- В обводнённых котлованах и в «мокрых» скважинах труба предотвращает контакт смеси с водой.
- Под водой метод треми — основной способ получить монолит без размыва цементного теста.
8. Масштабные монолитные работы с препятствиями
- Плотные арматурные каркасы, закладные, кабели/трубопроводы — всё, что мешает равномерной подаче с поверхности.
- Треми позволяет «подать вглубь» сразу в нужную точку и нарастить слой без потерь качества.
Как это работает
- Заполнение гильз, инъекционных камер и технологических ниш, где нет прямого доступа лотком/рукавом.
- Треми служит для дозированной подачи снизу вверх без излишней вибрации существующих конструкций.
7. Участки с высоким уровнем грунтовых вод и подводное бетонирование
- В обводнённых котлованах и в «мокрых» скважинах труба предотвращает контакт смеси с водой.
- Под водой метод треми — основной способ получить монолит без размыва цементного теста.
8. Масштабные монолитные работы с препятствиями
- Плотные арматурные каркасы, закладные, кабели/трубопроводы — всё, что мешает равномерной подаче с поверхности.
- Треми позволяет «подать вглубь» сразу в нужную точку и нарастить слой без потерь качества.
Как это работает
- Плотные арматурные каркасы, закладные, кабели/трубопроводы — всё, что мешает равномерной подаче с поверхности.
- Треми позволяет «подать вглубь» сразу в нужную точку и нарастить слой без потерь качества.
Как это работает
Секции трубы собирают до нужной глубины. Нижний конец держат погружённым в уложенный бетон. Смесь подают сверху через воронку или насос. Пока конец трубы находится в бетоне, поток не контактирует с водой и не разрушается падением с высоты. Слой формируется снизу вверх и получается плотным и однородным.
Что входит в комплект
Комплект бетонолитного оборудования подбирают под глубину, темп подачи и условия площадки. Важно, чтобы все элементы стыковались без доработок, а уплотнения держали герметичность на всей длине. Ниже — базовые детали, без которых стабильная подача на глубине часто невозможна.
Основные детали
- Бетонолитные трубы (секции) — стальные или алюминиевые, длина 1–6 м
- Соединения — фланцы, муфты, замки, крепёж
- Уплотнители — кольца и манжеты для герметичности
- Загрузочная воронка — приём смеси, иногда со шибером

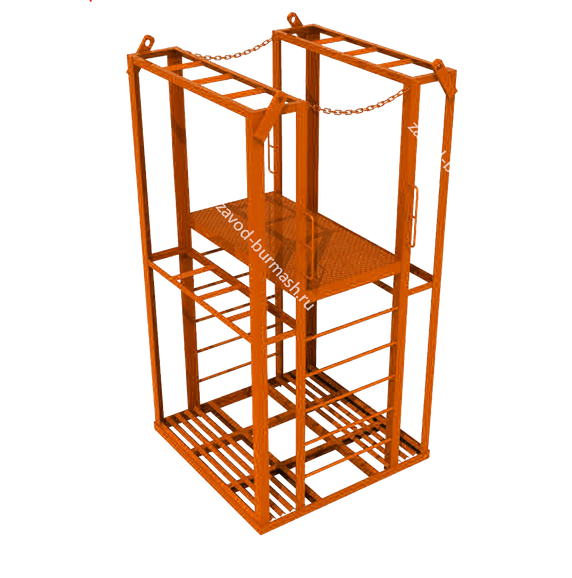

- Опорная стойка или балка — удержание трубы при сборке
- Подъёмное звено и стропы — работа краном, смена секций
Дополнительно
Дополнительные элементы не всегда обязательны, но помогают запускаться чище, быстрее перестраиваться под условия и экономить ресурс. Если смеси плотные, среда абразивная или маршрут длинный — лучше предусмотреть их заранее.
- Заглушка-поршень для чистого старта
- Вибратор на трубе для плотных смесей
- Защитные чехлы и колпаки на резьбы и фланцы
- Расходники и инструмент: крепёж с фиксатором резьбы, смазки, маркировочные метки
Какие размеры бывают
Размеры определяют проходимость смеси и удобство работы. Диаметр влияет на производительность и риск «мостов», длина секций — на скорость сборки и манёвренность в стеснённых местах. Ниже — ориентиры, от которых удобно отталкиваться.
- Диаметр трубы подбирают под максимальную фракцию заполнителя и требуемый темп подачи
- Длина секций — компромисс между такелажем и скоростью: 3–6 м ускоряют набор глубины, 1–2 м удобны в тесных зонах и для точной подстройки
Как выбрать комплект под задачу
Подбор начинается с трёх вещей: смесь (фракция, подвижность), глубина и доступная техника (кран/насос). От этого зависят диаметр, длина секций и тип соединений. Дальше — нюансы по каждому параметру.
1. Диаметр
Слишком маленькое сечение даёт пробки, слишком большое утяжеляет работу и требует мощнее такелаж. Цель — пройти максимальную фракцию с запасом и обеспечить стабильный темп без лишних разгонов.
- Проходное сечение — с запасом под максимальную фракцию
- Диаметр влияет на темп подачи и массу секций
- Совместимость с воронкой и насосом обязательна
2. Длина и количество секций
Секции должны закрывать глубину с небольшим запасом для регулировки уровня. Удобно иметь набор «длинные + короткие», чтобы быстро подстраиваться под ситуацию в котловане.
- Глубина скважины + рабочий запас
- В тесных зонах — больше коротких секций
- 1–2 добавочные секции держите в резерве
3. Соединения и герметичность
Даже идеальная смесь потеряет качество при подсосе воды. Проверьте удобство доступа к крепежу, материал уплотнителей и понятный момент затяжки. Герметичность — ключ к однородному бетону.
- Быстрый доступ к крепежу, понятный момент затяжки
- Уплотнители стойкие к абразиву и цементному молочку
- Любая течь или подсос — риск брака
4. Оснастка и безопасность
Оснастка ускоряет сборку и снижает риски. Опорная стойка, подъёмное звено и нормальный такелаж экономят минуты на каждой операции, а на длинной смене это превращается в часы.
- Стойка/балка, такелаж и подъёмное звено ускоряют работу
- Площадка вокруг воронки должна быть ровной и ограждённой
Сборка и запуск: коротко
Процедура запуска проста, но требует дисциплины. Ниже — последовательность шагов, которая помогает избежать биения, утечек и холодных швов в первые метры.
- Проверить комплектность, состояние уплотнителей и крепежа
- Собрать секции, затянуть соединения по карте моментов
- Проверить соосность и отсутствие заметного биения на малых оборотах
- Поставить стойку или балку, вывести трубу по оси
- Опустить нижний конец в зону укладки, при необходимости стартовать через поршень
- Начать подачу и держать нижний конец погружённым в бетон
- Следить за уровнем и темпом, избегать длинных пауз
Качество: на что смотреть
Контроль по месту — это быстрые визуальные проверки, которые экономят переделки. Сфокусируйтесь на герметичности, соосности и положении нижнего конца трубы относительно фронта укладки.
- Герметичность соединений, отсутствие подтёков
- Биение на старте — визуально не должно «гулять»
- Нижний конец трубы всегда в бетоне, не выше фронта укладки
- Поток непрерывный, без длинных остановок
Частые ошибки
Почти все проблемы начинаются с мелочей: пауза, неплотный стык, неверный диаметр. Этот список поможет увидеть риск заранее и исправить его до того, как пострадает качество.
- Длинная пауза в подаче — холодный шов и потеря прочности
- Нижний конец поднят слишком высоко — подсос воды, расслоение
- Неверный диаметр — «мосты» в трубе или провалы потока
- Плохая протяжка крепежа — разболтанность, биение, утечки
Как обслуживать и хранить
Сервис после смены продлевает ресурс и сохраняет геометрию. Промывка, осмотр уплотнений и аккуратное хранение снижают вероятность простоев на следующий день.
- Промыть водой, продуть, удалить цементное молочко
- Осмотреть уплотнители и резьбы, закрыть колпаками
- Хранить на стеллажах с прокладками, без точечных нагрузок
- Резиновые элементы держать вдали от солнца и масел
- Зимой — защита от обледенения, летом — от перегрева и пыли
Вопросы и ответы
Ниже — короткие ответы на самые частые вопросы по бетонолитному оборудованию. Их удобно вынести в конец статьи, чтобы быстро закрыть типовые возражения и сомнения.
- Чем бетонолитное оборудование отличается от обычной подачи
Ответ: позволяет укладывать бетон на глубине и в воде без контакта с водой и без падения с высоты, поэтому смесь не расслаивается. - Что входит в базовый комплект
Ответ: секции труб, соединения и уплотнители, загрузочная воронка, стойка или балка, подъёмное звено; при необходимости — поршень и вибратор. - Как выбрать диаметр
Ответ: по фракции заполнителя и требуемой производительности, с учётом совместимости с вашей воронкой или насосом. - Когда нужен вибратор на трубе
Ответ: при плотных смесях, риске пробок и на большой глубине для стабилизации потока без увеличения оборотов. - Как избежать холодного шва
Ответ: не делать длинных пауз, держать нижний конец трубы в бетоне, заранее согласовать темп подачи и иметь резерв по смеси. - Что делать при остановке подачи
Ответ: зафиксировать уровень, исключить подсос воды, при необходимости перезапустить через поршень, проверить соединения и диаметр на мосты.
Вывод
Бетонолитное оборудование обеспечивает качественную укладку бетона на глубине и в воде — там, где обычная подача не работает стабильно. Ключ к результату прост: выбрать диаметр под фракцию заполнителя и требуемый темп, набрать нужную длину секций с небольшим запасом и собрать систему герметично. Во время бетонирования нижний конец трубы должен постоянно оставаться в теле бетона — это исключает контакт с водой/раствором, разжижение и холодные швы. Согласованный темп подачи между бригадой, краном и насосом, контроль биения и состояния соединений дают ровный поток и предсказуемую скорость.
Эксплуатационная дисциплина не менее важна: проверка уплотнителей и крепежа перед запуском, оперативная реакция на паузы, аккуратная смена конфигурации под участок. После смены — промывка, продувка, осмотр и правильное хранение секций и резины. Такой подход снижает риск простоев, продлевает ресурс комплекта и сохраняет качество монолита на всём протяжении работ.
