Виды и характеристики ковшебуров

В современном строительстве, особенно при устройстве буронабивных свай и глубинных фундаментов, ковшебур стал практически незаменимым инструментом. Он предназначен для извлечения грунта при бурении скважин различного диаметра и глубины, включая условия со сложной геологией. Применение ковшебура позволяет вести работы эффективно даже в водонасыщенных или сыпучих слоях, где иные методы теряют точность и продуктивность.

Несмотря на кажущуюся простоту, конструкция и характеристики ковшебура требуют осознанного подхода к выбору. Правильно подобранный инструмент повышает скорость работ, снижает износ оборудования и обеспечивает качественную подготовку свайного основания.

Устройство и принцип действия

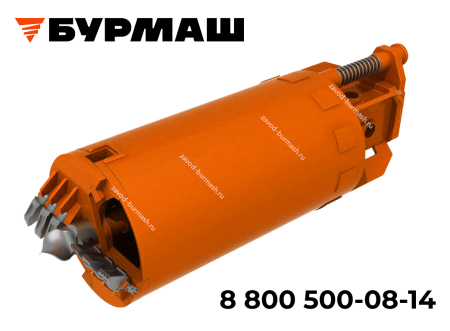

Ковшебур представляет собой прочный металлический цилиндр, снабжённый режущими зубьями по нижнему краю и системой запирания дна. В процессе бурения венец с зубьями разрушает породу, после чего грунт по спирали или под действием давления входит внутрь корпуса. Особенность конструкции заключается в поворотном или створчатом механизме дна, который автоматически закрывается при подъёме, надёжно удерживая извлечённый материал.

Некоторые модели дополнительно оснащаются направляющими ребрами, усиливающими лопастями, вентиляционными отверстиями, а также съёмными ножами или зубьями. Это позволяет адаптировать инструмент под конкретные задачи, а также облегчает техническое обслуживание.

Корпус ковшебура обычно изготавливается из стали повышенной прочности и износостойкости. Толщина стенки варьируется от 12 до 25 мм, в зависимости от модели, диаметра и предполагаемой нагрузки. Это обеспечивает надёжную работу даже при контакте с абразивными породами.

Основные типы ковшебуров

Разновидности ковшебуров определяются как по типу обрабатываемого грунта, так и по конструктивным признакам.

1. По типу грунта

Нескальные ковшебуры — применяются в рыхлых и связных породах, таких как глина, суглинок, песок. Отличаются сравнительно лёгкой конструкцией, меньшей массой и отсутствием усиленного венца. Используются на незначительных глубинах и при стандартных нагрузках.
Полускальные — универсальные инструменты, рассчитанные на работу в плотных и неоднородных слоях. Обладают усиленным зубовым венцом, часто снабжены дополнительными ребрами жёсткости. Отличный выбор для площадок с перемежающимися слоями различной плотности.
Скальные ковшебуры — наиболее мощные и тяжёлые. Предназначены для бурения в твёрдых грунтах, включая известняк, сланец, цементированные песчаники. В конструкции таких моделей присутствуют многорядные венцы с зубьями из твердосплавных вставок, усиленные стенки корпуса, а также специальные лопасти для защиты от деформации.

2. По конструкции и форме

Однозаходные — наполняются за один полный оборот. Применяются для скважин малого и среднего диаметра. Обеспечивают надёжное удержание грунта без осыпания, при этом обладают компактными габаритами и меньшей массой.
Двухзаходные — имеют увеличенный внутренний объём и позволяют быстрее заполняться грунтом, особенно в тяжёлых и вязких слоях. Подходят для бурения широких скважин, применяются при повышенных требованиях к производительности.
Модели с коническим или скошенным дном — упрощают внедрение в плотные грунты, снижают сопротивление при погружении и уменьшают нагрузку на буровую установку.
Открытые сбоку ковшебуры — позволяют отслеживать наполнение и визуально контролировать процесс. Используются также в качестве вспомогательного инструмента при техобслуживании и очистке скважин.

Технические параметры: на что обращать внимание

При подборе ковшебура важно учитывать не только тип породы, но и целый ряд рабочих характеристик:

Диаметр корпуса — может варьироваться от 400 мм до 2000 мм и более. Выбор зависит от требуемого диаметра сваи и возможностей буровой установки.
Масса — от 300–400 кг до нескольких тонн. Слишком тяжёлый инструмент может перегрузить буровую установку, а слишком лёгкий — не справиться с задачей.
Тип зубьев — прямые или криволинейные, сменные или сварные, с напайками или без. От этого зависит качество разрушения породы.
Глубина бурения — зависит от длины буровой колонны и характеристик машины, но ковшебуры часто применяются на глубинах до 25–30 метров.
Тип соединения — Kelly-штанга, замковое соединение, фланец или адаптер. Важно учитывать совместимость с оборудованием.

Также стоит оценивать наличие сервисной поддержки и возможность заказа сменных элементов (зубьев, венцов, створок). Это напрямую влияет на срок службы инструмента и удобство эксплуатации в полевых условиях.

Применение ковшебуров на практике

Ковшебуры применяются при строительстве:

Жилых и коммерческих зданий на свайных фундаментах;
Инфраструктурных объектов: мостов, путепроводов, линий электропередачи;
Промышленных сооружений и анкерных систем;
В условиях плотной городской застройки, где требуется минимизация вибраций и шума.

Они незаменимы на площадках со сложной геологией, а также при работах рядом с действующими коммуникациями и сооружениями, где нельзя применять ударное или вибрационное оборудование.

Заключение

Ковшебур — это не универсальный инструмент «на все случаи», а специализированное оборудование, эффективность которого напрямую зависит от условий бурения и грамотного выбора модели. Правильно подобранный ковшебур с учётом грунтовых характеристик, нагрузки на оборудование и требований к производительности обеспечит стабильную и безопасную работу.

Среди большого количества типоразмеров, конструкций и конфигураций важно не только ориентироваться на технические параметры, но и опираться на реальный опыт эксплуатации, репутацию производителя, доступность запасных частей и возможности модификации инструмента под конкретные задачи.
