Что такое центрирующие кольца и вкладыши и зачем они нужны
На буровой площадке почти все неприятности начинаются с мелочей. Труба встала не совсем ровно, зажим «схватил» её чуть не по центру, при работе пошла лёгкая вибрация. На первый взгляд — ерунда, но через несколько циклов появляется ускоренный износ, возрастает нагрузка на узлы, падает скорость, а оператору приходится тратить время на подстройку и повторную установку. Центрирующие кольца и вкладыши придуманы именно для того, чтобы таких мелочей было меньше: они помогают держать правильную геометрию и обеспечивают стабильную, предсказуемую работу узла.
Эти детали относят к расходным элементам не потому, что они «ненадёжные», а потому что именно они принимают на себя часть трения, нагрузок и последствий абразивной среды. Их проще и дешевле заменить вовремя, чем доводить ситуацию до износа более дорогих компонентов оборудования.
Термины простыми словами

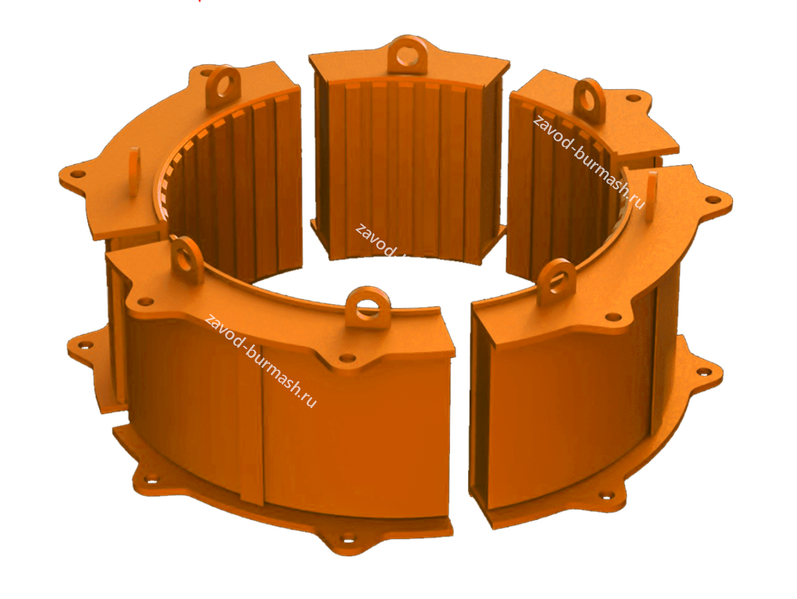

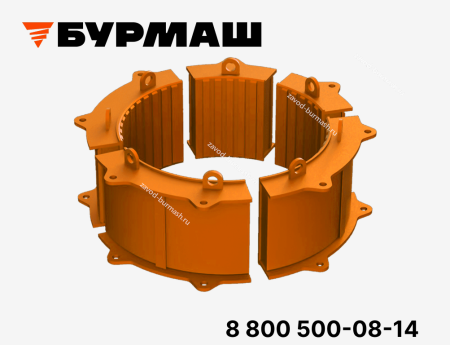

Центрирующее кольцо — это деталь, которая помогает выставить трубу или элемент колонны строго по оси рабочего узла. Главная задача — убрать смещение и перекос. Когда элемент стоит соосно, нагрузка распределяется ровнее, уменьшаются биения и вибрации, а прижим работает так, как задумано конструкцией.
Вкладыши — это сменные элементы, которые отвечают за корректную посадку и контакт. Их ставят, чтобы узел работал с нужным диаметром и удерживал трубу без лишнего люфта. Проще говоря, вкладыши помогают «подогнать» контактную часть под конкретный размер, чтобы труба не болталась и не становилась криво в момент зажима.
Во многих конструкциях центрирующее кольцо и вкладыши работают вместе. Одно помогает выставить положение, другое обеспечивает правильный контакт. В сумме это даёт ровную установку, спокойную работу и меньше поводов для простоев.
Почему эти детали так важны для бурения
Буровые работы почти всегда идут в среде, где много грязи, песка и мелкого абразива. Плюс вибрации, нагрузка рывками, перепады температур и высокая повторяемость циклов. В таких условиях даже небольшое смещение быстро превращается в проблему.
Если труба стоит не по оси, контакт часто идёт по краю, а не по рабочей поверхности. Возникает эффект «трения ребром»: появляются задиры, местные замятия, следы перегрузки. Прижим становится неравномерным: в одном месте держит сильнее, в другом слабее. Отсюда проскальзывание, повышенный шум, вибрация и необходимость постоянно «ловить» положение.
Ещё один важный момент — вибрации и биение. Когда геометрия нарушена, они появляются даже на тех режимах, где раньше всё работало ровно. В итоге быстрее изнашиваются не только расходники, но и сопрягаемые узлы.
Где применяются центрирующие кольца и вкладыши
Такие элементы ставят в тех узлах, где особенно важны соосность и точная посадка. Обычно это зоны, где трубу нужно удерживать, позиционировать, фиксировать или работать с ней циклично. Там, где есть зажим и любое смещение делает прижим неравномерным. Там, где конструкция рассчитана на сменные элементы под разные диаметры. И там, где вращение или активная механика быстро усиливают последствия перекоса.
Если сформулировать максимально прикладно, центрирующие элементы чаще всего встречаются в тех местах, где при неправильной посадке сразу появляются закусывания, проскальзывания и вибрации.
Виды и особенности исполнения
С точки зрения пользователя удобнее делить детали не по «каталожным названиям», а по трём понятным критериям.
Первый критерий — место установки и совместимость с узлом. Посадочные размеры, форма, способ фиксации и геометрия контакта должны совпадать с конкретной конструкцией. Одинаковый диаметр трубы ещё не означает, что деталь подойдёт.
Второй критерий — рабочий диаметр и диапазон применения. Вкладыши обычно подбирают под конкретный размер, чтобы труба вставала без люфта и без перекоса. Слишком большой зазор приводит к «гулянию» и неравномерному прижиму. Слишком плотная посадка увеличивает риск закусываний, особенно в грязной среде.
Третий критерий — конструктив и ресурс. В зависимости от режима работы могут использоваться разные исполнения по прочности и стойкости к износу. В тяжёлых условиях выигрывает дисциплина обслуживания: даже самый хороший расходник быстро «заканчивается», если узел постоянно работает в песке и шламе.
Материалы и влияние на ресурс
Чаще всего используют металлические решения, потому что они держат форму и рассчитаны на рабочие нагрузки. Но у металла есть нюанс: если на контактной поверхности появились задиры и выбоины, деталь начинает работать грубее и быстрее портит сопрягаемые поверхности. Поэтому важно менять расходник до того, как повреждения станут глубокими.
В некоторых системах встречаются полимерные или композитные элементы. Их смысл обычно в более «мягком» контакте и меньшем риске повреждения трубы, но конкретные ограничения по нагрузкам и ресурсу зависят от конструкции.
Для практики полезно помнить простую мысль: быстрый износ чаще связан не с «плохим материалом», а с грязью в зоне посадки, перекосом, неправильным размером или проблемой в соседнем узле.
Как выбрать: понятная логика без лишней теории
Начинать стоит с вопроса, куда именно ставится деталь. Совместимость по посадке — главный фильтр. Если посадочное место другое, даже при похожих размерах деталь может давать люфт или становиться с перекосом.
Дальше уточняют рабочий диаметр и то, как должна сидеть труба. Правильный вариант — когда труба встаёт ровно, без необходимости подталкивать её и без ощущения «болтанки». Если приходится постоянно подправлять положение, это почти всегда признак неправильной посадки, грязи или несоответствия размера.
Затем смотрят на режим работы. Частые циклы, тяжёлые грунты и повышенные вибрации требуют более внимательного контроля состояния расходников. Это не усложнение, а способ сэкономить время на остановках.
И наконец — условия площадки. Если в зоне узла постоянно абразив, нужно либо чаще чистить посадку, либо заранее понимать, что ресурс расходников будет ниже и контроль нужен регулярнее.
Монтаж и эксплуатация: что реально влияет на результат
Самая частая причина проблем — установка на грязную посадку. Песок, шлам и мелкие частицы работают как прокладка, которая сразу даёт перекос. Поэтому перед установкой важно очистить посадочное место и контактные зоны. Это занимает минуты, но часто экономит часы.
После установки полезно проверить, что труба не уходит в сторону и нет явного люфта. Если труба «странно» встаёт, лучше остановиться и разобраться, чем пытаться продавить посадку силой. Попытки «дотянуть» перекос обычно заканчиваются задиром, деформацией и закусыванием в следующем цикле.
В эксплуатации хорошо работает простая привычка: если меняется звук работы узла, появляются новые вибрации или установка стала требовать больше усилий, значит, геометрия уже ушла и нужно проверить центровку и состояние расходников.
Признаки, что пора менять центрирующие элементы
Первый признак — труба стала вставать не так, как раньше. Появилось смещение, приходится «ловить» положение, узел работает менее предсказуемо.
Второй признак — прижим стал неравномерным. Могут появляться проскальзывания, ощущение, что узел «ведёт» в одну сторону, либо следы локального перегруза на трубе.
Третий признак — задиры, сколы, деформация контактной поверхности. Даже если узел ещё работает, такие дефекты ускоряют износ и делают следующую посадку хуже.
Четвёртый признак — участившиеся закусывания. Если раньше труба вставала спокойно, а теперь периодически «закусывает», это повод проверить чистоту посадки, размер и состояние деталей.
Пятый признак — рост вибраций и биения. Если вибрация появилась на привычных режимах, проблему стоит искать в геометрии и контакте.
Почему новый вкладыш может быстро выйти из строя
Если расходник заменили, а симптомы вернулись почти сразу, обычно причина лежит глубже.
Очень часто виноват абразив в зоне контакта. В таком случае новый элемент стирается так же быстро, потому что работает как по наждаку.
Вторая частая причина — проблема с посадочным местом или перекос в соседнем узле. Тогда новый вкладыш повторяет неправильную геометрию, и износ идёт ускоренно.
Третья причина — неверный размер. Люфт даёт перекос и неравномерный прижим, а слишком плотная посадка провоцирует закусывания.
Четвёртая причина — повреждённая труба или изношенная сопрягаемая поверхность. Даже хороший расходник не выдерживает долго, если работает по «битой» геометрии.
Частые ошибки, которые снижают ресурс и скорость работ
Часто ошибаются в подходе: выбирают только по диаметру и не проверяют совместимость посадки. В результате деталь становится, но не обеспечивает правильной геометрии.
Другая типичная ошибка — установка на грязную посадку. Потом кажется, что «узел плохой» или «вкладыш не тот», хотя первопричина — абразив в месте контакта.
Ещё одна ошибка — работа с деформированным расходником «ещё чуть-чуть». Это обычно заканчивается тем, что приходится менять уже не только расходник, но и сопрягаемые детали.
И наконец, попытки компенсировать перекос усилием вместо поиска причины. В бурении силовой сценарий почти всегда дороже по последствиям.
Итог
Центрирующие кольца и вкладыши — расходные элементы, которые держат геометрию узла и обеспечивают правильный контакт с трубой. Они помогают избежать перекосов, снижают вибрации, делают удержание стабильнее и уменьшают износ. В практическом смысле это означает меньше остановок, меньше «странных» закусываний и более предсказуемую работу бурового оборудования.
