Дрейтеллер — конструкция, виды и применение
Современные технологии бурения требуют не только мощного оборудования, но и множества вспомогательных элементов, которые обеспечивают стабильную и безопасную работу. Одним из таких элементов является дрейтеллер — важная деталь, о которой знают далеко не все, но без неё многие процессы просто невозможны.
Конструкция и принцип работы

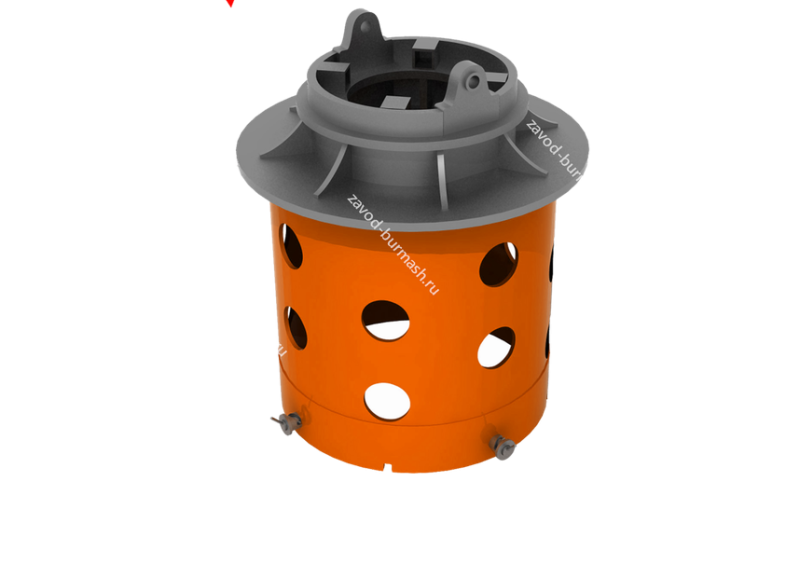

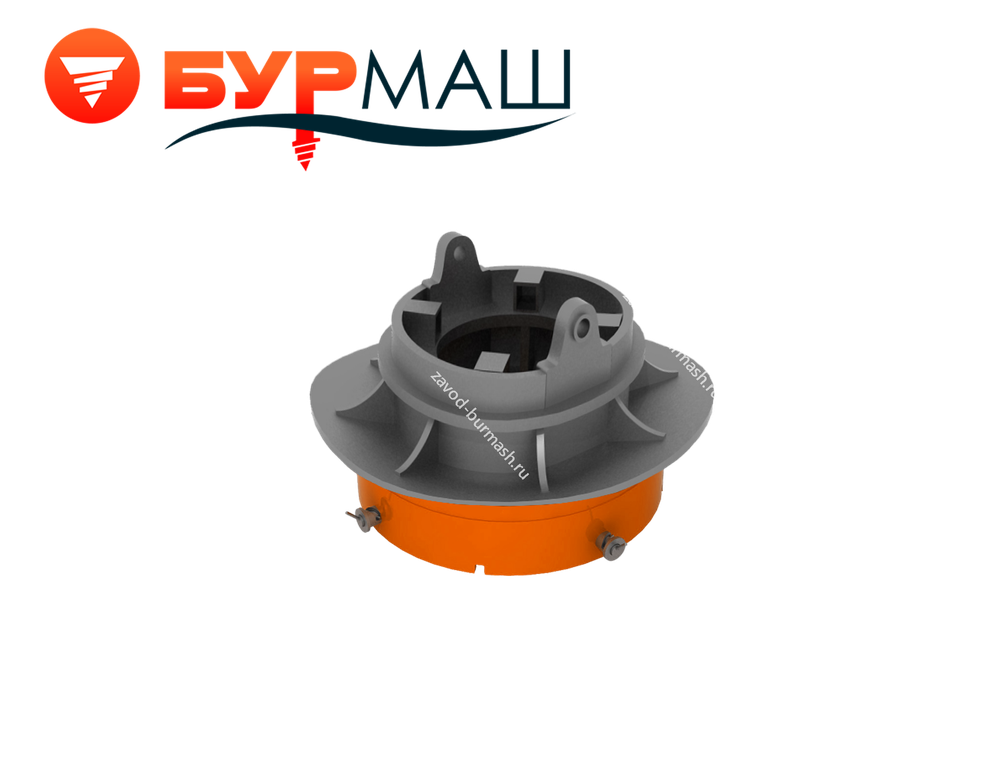

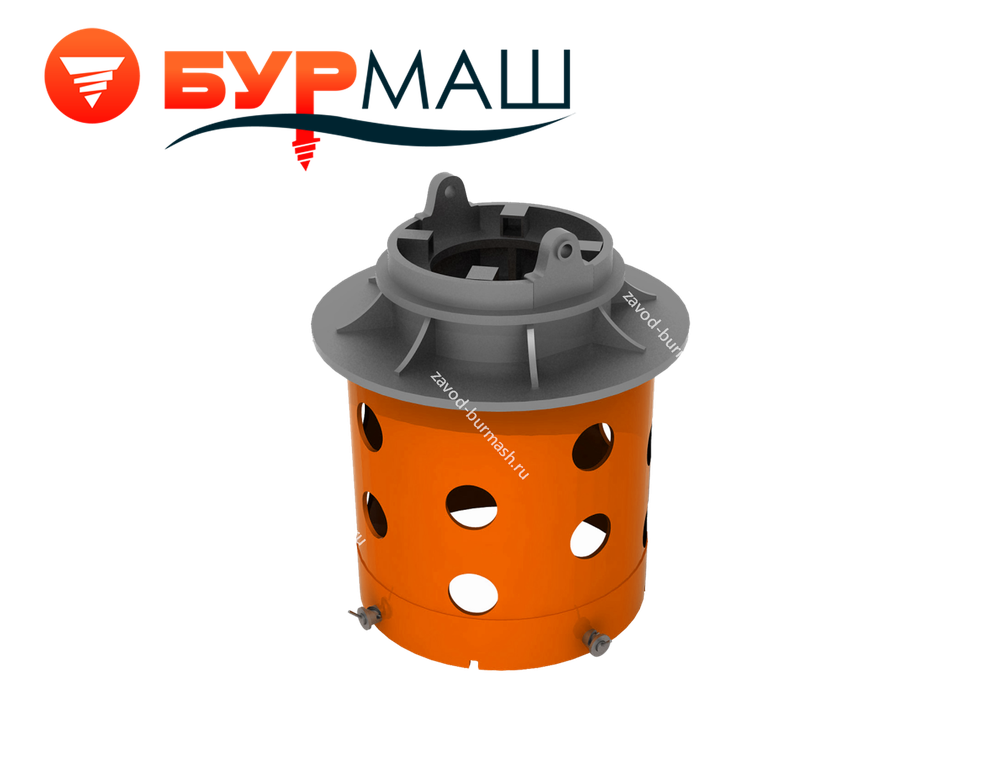

Дрейтеллер представляет собой переходное устройство, которое соединяет вращатель буровой установки с обсадной трубой. Его главная задача — передавать крутящий момент и обеспечивать надёжное вращение обсадной колонны без перекосов и смещений.
Конструкция обычно включает:
- корпус из высокопрочной стали, способный выдерживать ударные и крутящие нагрузки;
- соединительные элементы — штифты, фланцы или замковые соединения;
- фиксаторы, которые предотвращают проворачивание трубы внутри узла.
Благодаря дрейтеллеру нагрузка распределяется равномерно, обсадная труба центрируется, а процесс бурения становится более контролируемым.
Виды дрейтеллеров и типы по характеристикам
Существует несколько классификаций дрейтеллеров:
- По диаметру — выпускаются модели для обсадных труб малого, среднего и большого размера.
- По материалу — наиболее распространены стальные дрейтеллеры, но для агрессивных условий применяются изделия с антикоррозийными покрытиями.
- По типу соединения:
- фланцевые — простые в монтаже и демонтаже;
- штифтовые — надёжные и устойчивые к вибрациям;
- комбинированные — универсальные решения.
- По назначению — стандартные и усиленные модели для бурения в твёрдых породах или на больших глубинах.
Правильный выбор типа дрейтеллера влияет не только на долговечность обсадной колонны, но и на общую эффективность бурения.
Где и как используется дрейтеллер
Дрейтеллеры находят применение в самых разных сферах:
- Бурение водозаборных скважин — обеспечивают надёжное крепление обсадных труб при проходке слоёв грунта.
- Строительство свайных фундаментов — используются при установке обсадных труб для буронабивных свай.
- Геологоразведка — помогают при бурении скважин в сложных условиях, где важно исключить перекосы.
- Горизонтально-направленное бурение (ГНБ) — дрейтеллеры повышают точность и устойчивость инструмента.
- Коммунальное и промышленное строительство — применяются при прокладке инженерных коммуникаций.
Фактически, где есть обсадные трубы и вращатели, там необходим и дрейтеллер.
Критерии выбора
При выборе дрейтеллера необходимо учитывать:
- Диаметр обсадной трубы и соответствие габаритам установки.
- Материал и прочность корпуса — для твёрдых грунтов лучше использовать усиленные модели.
- Тип соединения — зависит от условий эксплуатации и требуемой надёжности.
- Совместимость с буровой установкой — разные производители могут иметь собственные стандарты креплений.
- Условия работы — глубина бурения, влажность, агрессивность среды.
Неправильно подобранный дрейтеллер может привести к преждевременному износу обсадной колонны и даже авариям.
Типичные проблемы и ошибки при использовании
На практике встречаются следующие ошибки:
- выбор неподходящего диаметра, из-за чего обсадная труба фиксируется ненадёжно;
- эксплуатация изношенного дрейтеллера без своевременной замены;
- недостаточная проверка крепежей перед началом бурения;
- применение стандартных моделей в условиях, требующих усиленных решений.
Эти ошибки приводят к перекосу обсадных труб, их повреждению и дополнительным затратам.
Уход и продление срока службы
Чтобы дрейтеллер работал долго и надёжно, необходимо:
- регулярно проводить осмотр соединений и креплений;
- очищать узел от бурового раствора и грунта после работы;
- использовать смазочные материалы для защиты от коррозии;
- хранить инструмент в сухом и чистом помещении;
- своевременно заменять изношенные детали и элементы крепежа.
Своевременный уход продлевает срок службы в 1,5–2 раза и снижает вероятность аварийных ситуаций.
Примеры применения
В строительстве жилых и промышленных объектов дрейтеллеры применяются при устройстве свайных фундаментов. В геологоразведке они обеспечивают надёжную установку обсадных труб при бурении разведочных скважин. В коммунальном строительстве дрейтеллеры активно используются для прокладки трубопроводов методом ГНБ, где требуется высокая точность и устойчивость.
Заключение
Дрейтеллер — это важный элемент бурового оборудования, обеспечивающий передачу крутящего момента и устойчивое вращение обсадных труб. Его правильный выбор и грамотная эксплуатация напрямую влияют на качество и безопасность буровых работ.
Если учесть все критерии выбора, следить за состоянием инструмента и своевременно проводить обслуживание, дрейтеллер прослужит долго и поможет значительно повысить эффективность бурения.
